1电缆分支箱的概念

低压电缆分支箱简称DF，是一种用来对电缆线路施行分接、分支、接续及转化电路的设备，大都用于户外。一般习惯将进线回数加上出线回数称为分支数。一般低压电缆分支箱分支数为3～7回，IP防护等级：IP44。

2分类

1)按其电气构成分为两大类：

一般电缆分支箱：内部没有开关设备，进线与出线经过铜母排联接在一起，电位相同，适合用于分接或分支接线。大多运用于农网项目。

高档电缆分支箱：箱内含有开关设备，既可起一般分接箱的分接、分支作用，又可起供电电路的控制、转化以及改动工作办法的作用；

2)依照设备办法分为落地式和挂墙式；

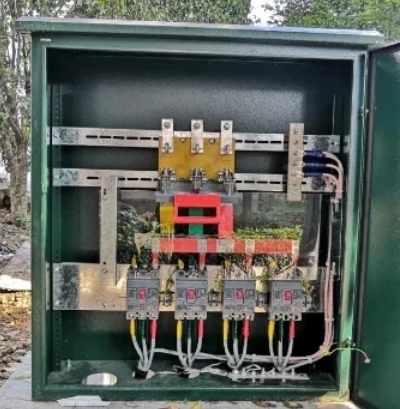

上图：落地式低压电缆电缆分支箱

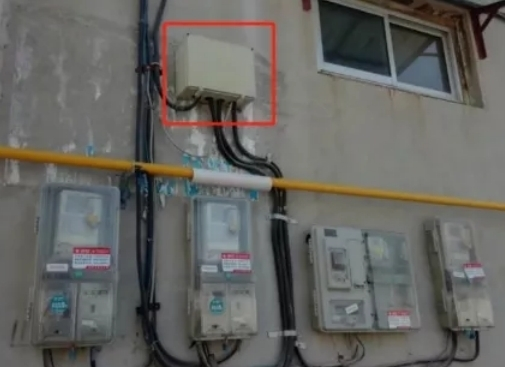

上图：挂墙式低压电缆电缆分支箱

3)依照设备环境分为户内式和户外式；

4）依照原料分为SMC复合材料组合办法和金属板制造办法两种。

3运用

一般，咱们选用的低压电缆分支箱默许的都是有开关，一般低压电缆分支箱常用于农网项目，以及只作为电力接口用的场合。以下没有特别说明均指的是高档低压电缆分支箱；

低压电缆分支箱作为“二级”配电，一般咱们选用的都是A型断路器（即热磁脱扣器类型断路器），有特别要求的可以选用电子式断路器。

关于照明负荷回路，低压电缆分支箱总开关设置漏电保护型电子式断路器，作为一级漏电保护，附件：分励线圈+辅佐触点；断路器短延值依照C类脱口曲线整定。

关于动力负荷回路，低压电缆分支箱总开关设置电子式断路器，附件：分励线圈+辅佐触点；断路器短延值依照D类脱口曲线整定。

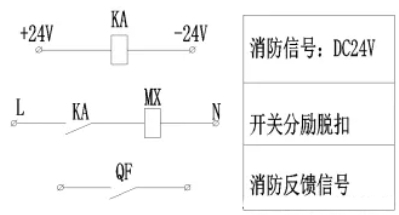

关于消防类电缆分支箱，低压电缆分支箱总开关设置电子式断路器，附件：分励线圈+报警触点；断路器短延值依照D类脱口曲线整定。

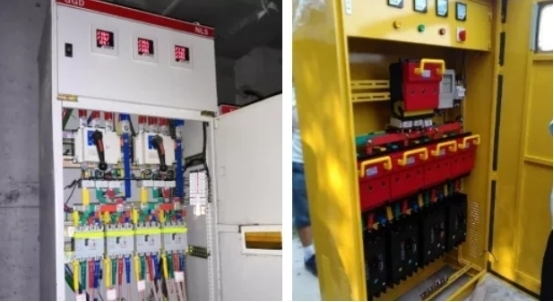

引申：依据每个区域规划习惯不同，“二级”配电也可采用动力配电箱XL或GGD户内低压固定柜，与低压电缆分支箱的首要差异：有外表指示。

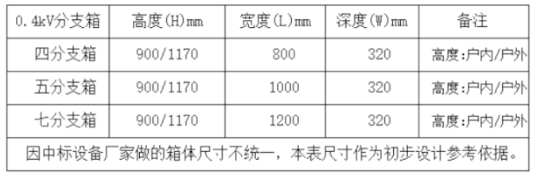

4低压电缆分支箱设备标准
