应用于110kV变电站中的10kV充气柜常常发生SF气体泄漏，构成气压下降，影响开关柜电气绝缘功用，给开关柜作业带来安全隐患。现针对此类产品规划设备中的一些问题进行剖析总结，供咱们一起剖析议论，并作改进，以根绝相似问题发生。

1问题现象及剖析

1.1问题现象

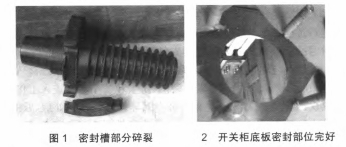

10kV充气柜作业一段时间后，低气压报警主张，断路器气室压力下降，经SF气体检漏仪检测为穿墙套管部分漏气，拆开穿墙套管后发现密封槽部分碎裂，如图1所示，开关柜底板密封部位完好，如图2所示。

1.2问题剖析

如图1所示，穿墙套管密封槽部分碎裂发生气体泄漏，与穿墙套管协作部分的密封面润滑无缺点。开关柜一开始在设备出厂后无漏气现象，作业一段时间，断路器开关分合操作几回后呈现气体泄漏。现咱们针对穿墙套管联接结构进行剖析。

1.2.1穿墙套管上部联接结构剖析

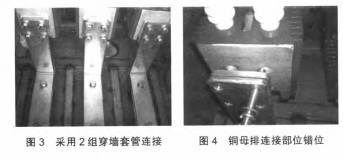

穿墙套管上部与开关柜断路器下出线铜母排直接联接，铜母排直接与断路器静触座支架硬联接，由于此开关柜为大电流1600A，故选用2组穿墙套管，如图3所示。撤消铜母排后，铜母排联接部位呈现错位，如图4所示。由此可见穿墙套管在铜母排联接后存在很大的联接应力，当开关柜断路器分合闸时，此应力直接作用于穿墙套管上，断路器的分合操作力悉数传递给穿墙套管，大大增加了穿墙套管的应力变形，在必定的作用力下穿墙套管就发生了碎裂。

1.2.2穿墙套管下部联接结构剖析

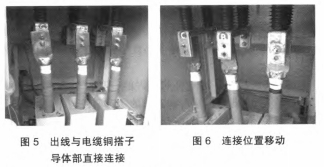

穿墙套管下部为出线，与电缆铜搭子导体部直接联接，如图5所示。撤消联接螺栓后发生联接方位移动，如图6所示。此现象说明电缆铜搭子与穿墙套管存在很大的联接变形，并发生应力，在电缆通电后发生的电动力和联接应力进一步作用于穿墙套管，使得穿墙套管发生碎裂。

1.2.3穿墙套管密封面联接结构剖析

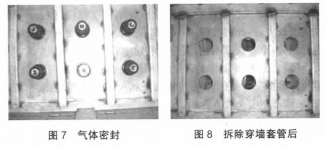

穿墙套管与开关柜经过О形密封圈与开关柜抛光面底板用螺栓压紧固定，构成气体密封，如图7所示，撤消穿墙套管后如图8所示。2个穿墙套管方位较远，在充气后气室底板简略发生变形，螺栓固定后相同存在变形应力，长时间作业后穿墙套管存在碎裂的或许。

问题处理办法

上述均为硬联接办法发生的应力直接作用于穿墙套管，而穿墙套管为环氧树脂资料，是悉数联接件中最为单薄的部分，其很或许会直接因所发生的应力而发生碎裂，从面导致漏气现象发生。针对上述存在的问题，现改进如下:

(1）穿墙套管上部与断路器开关静支架联接选用软联接办法，一方面可以去除铜母排硬联接发生的应力，其他还可吸收断路器操作时的分合闸弹跳作用力。

(2)穿墙套管下部与电缆铜搭子导体部分联接选用软联接过渡，如图9所示，可以去除硬联接发生的应力，一起消除电缆通电后发生的电动力，隔绝了对穿墙套管的应力作用。

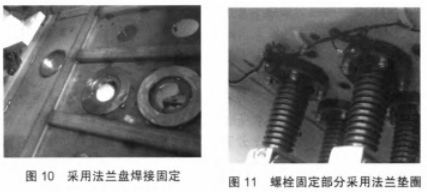

(3）穿墙套管与开关柜底板密封固定部位选用法兰盘焊接固定设备，如图10所示，确保穿墙套管与开关柜底板触摸部分平整无变形。一起螺栓固定部分选用法兰垫圈，如图11所示，确保了螺栓紧固力均匀作用于穿墙套管，然后消除了穿墙套管密封固守时的不均匀固定应力。

经过了解充气柜漏气问题，查找出其是由穿墙套管碎裂引起，然后进一步剖析并从根本上处理了问题，总结了充气柜一次导体硬联接应用于穿墙套管存在的结构问题，为往后充气柜相似结构的规划供应了一些学习。
