快盈lll 环网是指环形配电网，即供电干线构成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地经过高压开关向外配电。这样的优点是，每一个配电支路既能够同它的左侧干线取电源，又能够由它右侧干线取电源。当左侧干线出了毛病，它就从右侧干线持续得到供电，而当右侧干线出了毛病，它就从左侧干线持续得到供电，这样一来，虽然总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，然后提高了供电的可靠性。

所谓“环网箱”便是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时便是环形干线的一部分。便是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网箱”。

快盈lll 环网箱的作用

环网箱的作用是联系环网线路，提高线路的供电可靠性，如环网线路合环运转或环网线路负荷割接等。环网箱在环网中的使用部位不同，在分类上也略有不同，主要有进线环网箱、呈现环网箱和联络环网箱等。

环网箱的原理

快盈lll 是为了实现线路互供，即不同的线路从不同的变电站出来后，互相拉手，正常情况下联络断开，各自运转，但一旦某个变电站停电，就可以把停电的变电站的由变电站线路断开，把联络合上，让另一个变电站带本来由原变电站带的负荷。或者某个线路或变电站带负荷过高，而另一个带负荷过低，则可以有选择性的从某个联络点断开，由负荷较低的线路或变电站来带分担一部分负荷，这样既确保了供电的可靠性，也确保了电网的安稳运转。

快盈lll 环网箱的结构特色

a、快盈lll环网箱由开关室、熔断器室、操动组织室和电缆室（底架）四部分组成。

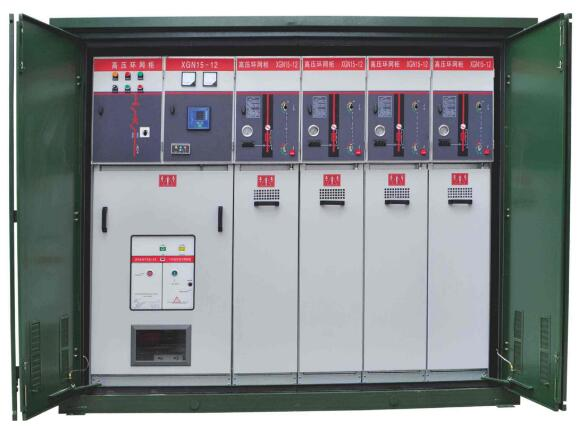

b、开关室由密封在金属壳体内的各个功用回路（包含接地开关和负荷开关）及其回路间的母线等组成。壳体由3㎜冷轧钢板（或不绣钢板）焊接而成。每一个功用回路包含一台负荷开关和接地开关。负荷开关是由垂直运动的动触头系统和坐落下端的静触头组成，开关合闸时，动触头向下运动，负荷开关接通。接地开关由动触刀和静触刀组成，在绷簧运动过程中，接地开关快速接通。开关室上部和后部开有4个长方形安装工艺孔，环网箱的正面装有观察窗，可看到接地开关的“分”、“合”方位。在快盈lll环网箱的后部装有防爆设备。

快盈lll

c、负荷开关选用压气内吹式结构，灭弧能力强，且不影响相间及对地绝缘，动、静触头均带有弧触头，大大提高了开断次数。

快盈lll

d、熔断器与负荷开关室构成变压器维护回路，高压限流熔断器装于环氧浇注的绝缘壳体内，熔断器熔断后，弹出撞针，负荷开关分闸。

快盈lll

e、操动组织室坐落环网箱正面，在每个功用回路中，负荷开关配有人力（或电动）储能绷簧操动组织，接地开关配有人力储能绷簧操动组织，面板上有别离用于负荷开关合闸操作和手动分闸旋转钮及接地开关的分、合闸操作孔，负荷开关分、合闸方位指示灯和电动分、合闸按钮，并设有模仿线、开关状态显现牌及加锁方位，负荷开关和接地开关的操作具有联锁设备，以防止误操作。

快盈lll 环网箱的种类：

1、真空式环网箱：真空式环网箱是新一代环保型固体绝缘真空环网箱产品，该产品选用真空断路器+微机保护设备，所有导电回路悉数用环氧树脂或硅橡胶包裹，保证了运转和操作的高安全性，运用电压等级最高可达24KV。

快盈lll

2、SF6环网箱：SF6环网箱是一种可以随意组合成多回路进出具有切换，联络，保护电力系统功用的以负荷开关作为核心部件的空气绝缘或气体绝缘的中压电器组合设备。它的主回路核心部件是由SF6负荷开关或及附加的断路器及其他一次的辅佐电器组成。

3、产气式快盈lll环网箱：产气式环网箱是利用固体产气的资料（如有机玻璃）制成灭弧元件，开关分合电流时，在电弧的作用下，产气资料分解出气体，使电弧冷却而停息。具有分合电流越大，电弧越强，分解的气体越多，灭弧作用越好。

压气式环网箱：压气式环网箱因选用压气式负荷开关而命名。压气式开关是利用紧缩空气吹弧，分闸时，压气活塞快速运动，将气缸内的空气紧缩，当灭弧触头分离产生电弧时，紧缩气体经喷口吹向电弧，使电弧拉长，在电流低点停息，压气式负荷开关一般搬运电流在1kA左右，到达50kA的关合短路电流，热安稳电流一般是20kA，3s。

环网箱的基本接线单元

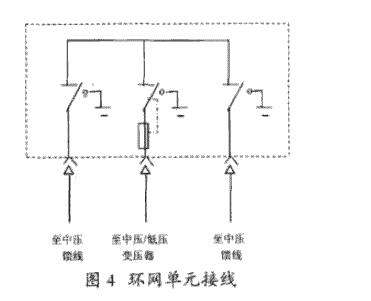

图4给出了一个最简略的全封闭环网箱的接线图。中压馈线的进线装有负荷阻隔开关，通过一个串接限流熔断器的负荷开关把变压器接到环网体系上，既保护到变压器的故障，又能阻隔故障变压器，使环网不致断开。现在运用的柜环网都是在根本接线单元的基础上改善、扩展而成的。

快盈lll 环网箱的优点

1、避免误操作，有用保护人身及设备安全

以汕头特区成套厂生产的真空环网箱为例，该产品所选用的真空负荷开关是具有三工位的高压开关设备。即阻隔、关合、接地，阻隔开关与接地开关具有可见的断口，负荷开关与阻隔开关具有主动联动的功用，即当真空负荷开关断开后，阻隔开关主动断开，形成可见断口，当真空负荷开关合闸时，阻隔开关主动先行闭合;负荷开关与接地开关也具有严厉的机械联锁与电气联锁，从而在结构上首要确保两者不或许呈现误动，即当负荷开关在合闸方位时，不或许进行接地开关的合闸操作，同样，当接地开关在闭合方位时，也不或许进行负荷开关的合闸操作;快盈lll环网箱前门一旦打开，负荷开关不能再合闸，从而有用避免了误操作的发生。

2、功能指标高

真空环网箱、SF6环网箱所选用的真空、SF6负荷开关为可频频操作型，其“合-分”额外有功负载的次数可达100次，为产气式、压气式负荷开关等一般负荷开关的10倍以上，并且具有杰出的开断才能，短时耐受电流一般到达20kA，短路关合电流一般都能到达50kA。

3、保护便利

高低压成套设备中的环网箱一般装置于配电房内，避免了环网电缆分支箱或许会遇到的如车辆磕碰、人为破坏、水淹进水等风险，室内操作保护也将气候对操作的影响降到最低。柜面的清晰面板规划，使接线方法以模拟图的方法标明在柜面，让人一目了然，部分厂家的环网箱更将操作指导及注意事项标注在柜面上，进一步减少了操作人员发生误操作的或许;大多数产品都装置了可监测主回路带电状况的带电显示装置，不光能够提示高压带电状况，并且能够与电磁锁配合完成强制闭锁手柄门，前进防误功能;在前门装置的通明有机玻璃观察窗，可直接察看负荷开关的分合闸状况。

快盈lll

4、运用灵活，易于扩展

跟着运转经历的增加，可扩展型环网箱正逐渐取代曾经的全封闭型环网箱;跟着紧凑型规划、模块化拼接等方面的前进，现在环网箱的装备已能很灵活地满足各种规划方案的要求，完成按客户实际需要任意组合;电缆桥架的连接方法也更加灵活，即使在地上不行平整的情况下，也能完成柔软连接，不会呈现部分放电的现象;装置装备主动化接口，为建造配电主动化做好预备。

环网箱的运用

　　环网箱呈现的时间不算长，却得到了广泛的运用，这主要是因为新发展起来的工业企业和事业单位的建筑物，从供配电的角度来看，以中，小型容量为大多数其配电变压器一般不超越1250KVA，长时间安稳供电，高压开关不频频操作。对于这类用户，环网箱的功能虽不是最完美的，但却是足够能够胜任的。跟着大规模的城市建造，很多大型高层建筑物拔地而起，变配电所往往就设在楼下，依据消防要求，变配电设备必须“无油化”，依据建造面积的合理运用，变配电设备应该“小型化”，于是快盈lll环网箱或真空断路器，干式变压器，干式互感器就进入了幢幢大楼。环网箱结构简略，运转可靠且安全，修理量很小，运转费用低，比起装有断路器的开关柜，优势很突出。环网箱要求负荷开关具有更高的功能和更小的体积，新式的负荷开关应运而生，这又反过来带动了环网箱的技术前进，当今的环网箱不光功能优秀并且系列化了，这更扩展了环网箱的运用范围。
